Диагностирование инжекторов

В данном режиме выходы для управления регуляторами давления работают в параллельном режиме.

Управление давлением осуществляется только штатным регулятором высокого давления, установленном на рейке, либо на насосе системы СР1.

При использовании насоса системы СР3 необходимо установить рейку с посадочным местом для установки одного либо двух регуляторов давления. Подключать к устройству регулятор низкого давления насоса СР3 запрещено!

Диагностирование ТНВД

При диагностировании ТНВД системы CP1 выходы для управления регуляторами давления работают в параллельном режиме.

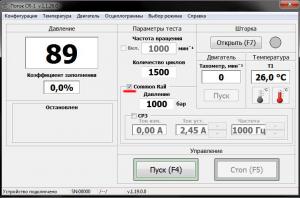

Подключите любой из разъемов кабеля-переходника к регулятору высокого давления и в программном обеспечении установите флажок "Common Rail". См. рисунок 1.

Перед диагностированием ТНВД системы CP3 необходимо определить какой из разъемов кабеля-переходника предназначен для подключения регулятора высокого давления, а какой для подключения регулятора низкого давления (дозатора ZME).

В новом исполнении кабеля-переходника разъем для подключения регулятора высокого давления помечен КРАСНЫМ цветом, а разъем для подключения регулятора давления СИНИМ цветом.

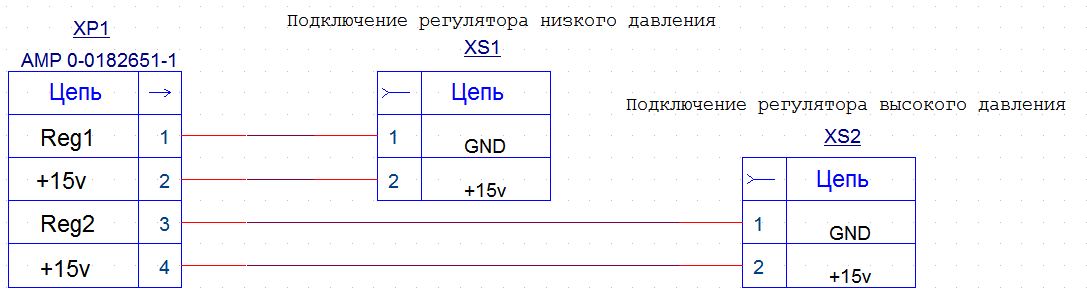

Если цветовая маркировка разъемов отсутствует, то необходимо "прозвонить" кабель. Разъем для подключения регулятора НИЗКОГО давления припаян к контактам 1, 2 разъема подключения к Поток CR-1, разъем для подключения регулятора ВЫСОКОГО давления припаян к контактам 3, 4. См. рисунок 2.

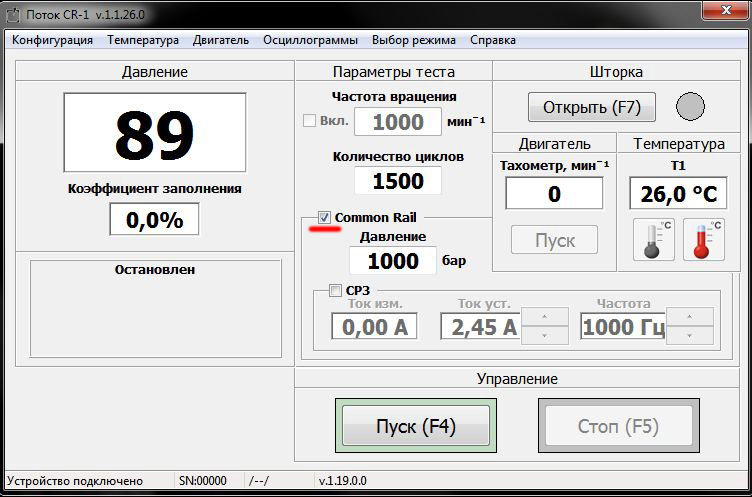

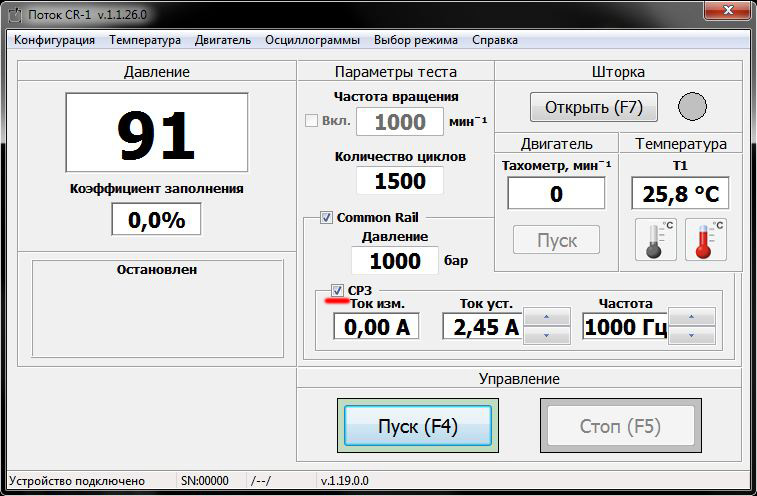

Подключите разъемы к соответствующим регуляторам давления и в программном обеспечении установите флажки "Common Rail" и "CP3". См. рисунок 3.
