Здравтвуйте.

Если проблема появилась после перезаписи параметров, то видимо где-то ошиблись с параметрами. Выполните сброс ОЗУ и введите параметры еще раз. Если Вы настраиваете содержимое ПЗУ АМТ на 16А20, то, возможно, необходио делать еще и инициализацию параметров.
До модернизации на НЦ-31 на плате АМТ были ПЗУ? Есть ли у Вас параметры от оригинальной НЦ-31? При вводе параметров важно соблюдать их последовательность. Правильно ли Вы выбрали 4-ую версию матобеспечения?

Почти месяц бьюсь с этой проблемой. Сбрасывал и переписывал параметры много раз. Не уверен что все правильные но с ними работал станок.  Не понятно как можно вводить параметры не последовательно, разъясните.  Как сделать инициализацию параметров. Инициализацию самой НС31 делал. Ситуация крайне не понятная так как в кадре №7 нет проблем а это копия кадра14

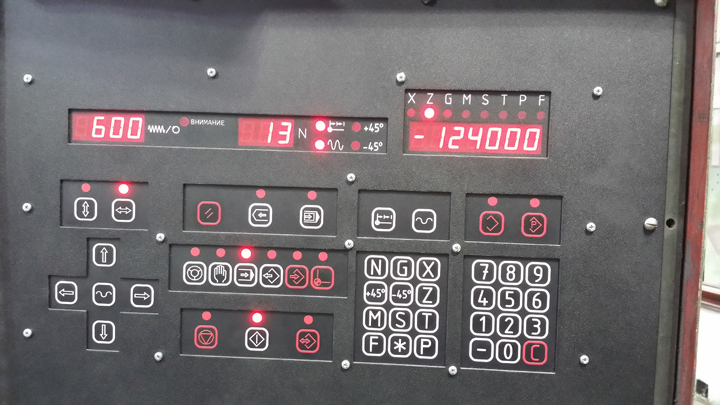

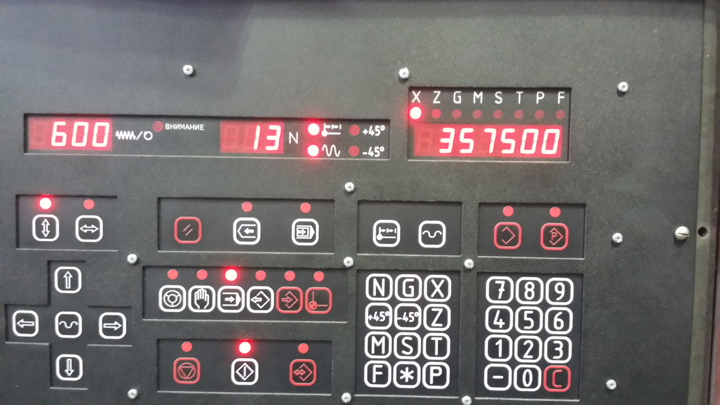

Фотографии последних кадров по осям.

Здравствуйте.

Если Вам удобно, напишите свой номер телефона, так мы разберемся быстрее.

Здравствуйте.

Отправил в ЛС.

N0М забейте 30.

Здравствуйте.

"Зависание" в конце кадра чаще всего обусловлено большим остаточным рассогласованием. Величина ограничение зоны контроля позиционирования задается параметром 0 группы М. Чаще всего "зависание" убирается настройкой приводов (нужно убрать "ползучку"). В принципе, можно расширить величину зоны контроля, записав нужное число в параметр 0М.

Еще проверьте кадры с циклами G. Предложения, описывающие эти циклы, длинные, с параметрами, занимают несколько кадров. Если Вы вводите программу на компьютере, то в конце промежуточных кадров необходимо ставить символ "*", или записывать все предложение в одну строку. Например,

N15 G77 X750 Z-695 F800 P150

или

N15 G77*
N16 X750*
N17 Z-695*
N18 F800*
N19 P150

у меня тоже так было, пока  привода не согласовал как следует с чпу 0F, 1F, 2F, 3F, 0M, 1M, 2M.

0М я подстраивал, когда на резьбе между проходами зависала программа по моему.

счас же на новой ЧПУ версия 443 вроде бы мелькает при старте, в конфигурации МС2109 что то никак не получается привода подстроить. В состоянии покоя дифференцияльная ошибка по Х от 2 до 5 прыгает, по Z от-5 до -12. На ускоренном ходе параметрами F группы ничего не меняется. Пробую зону торможения уменьшить, меняю параметр 17M на 50000 ничего не просходит. Где можно описание параметров подробное на МС2109 найти и инструкцию по настройке приводов ?

Здравствуйте.

Складывается впечатление, что инструкции и подробного описания параметров на МС2109 уже просто не существует. По крайней мере нам так и не удалось найти. Единственный источник информации, это те обрывки, которые есть в интернете и наработки станочников по форумам.
