Ранее родная клавиатура работала?
Некоторые клавиатуры требуют отрицательное напряжение, проверьте не удалили ли Вы нужный блок питания. Также может быть необходима плата генератора. Соберите старую стойку в рабочее состояние и установите 2С42М не доставая лишние платы. Результат сообщите.
Не забывайте сдвинуть платы к правому краю как на картинке.
http://elmic.ru/sites/default/files/imagepicker/1/5m12.jpg

Еще раз здравствуйте! Отвечаю: Да, стойка была полностью рабочая, станок выдавал продукцию. Блоки питания не убирал, На SB-070 приходит и +5в и -5в. Блок SB-476 переставлял вправо (хотя в принципе можно просто запаять перемычку по шине прерывания на пустом платоместе). Собираю старую сборку, подключаю корзину процессора- все нормально клавиатура работает все вводится, МС1201 шуршит, станок работает. Делаю апгрейт - клавиатура молчит.  Запускаю тест кнопок ( подключен ноутбук через USB, программа конфигуратор) : при нажатии аналогичных кнопок на ноутбуке - показывает код нажатой кнопки, а при нажатии на ПУ -ноль.

Поставил все платы на нижнюю корзину. Все равно никакой реакции на клавиатуру. Блок коррекций так же не видит. С платами БОСИ общения нет.На дисплей есть общение с модуля 2С42М. Убираю модуль, ставлю SB-075, подключаю МС1201 все работает. Есть у меня плата К-60 (КВАРЦ) .Правда на ней немного кривая привязка электроавтоматики. Ставлю ее на место SB-075 ( также,как и 2С42М). Есть общение и с клавиатурой и с коррекцией. Заказал начальству модуль ПУ-2С42. Как привезут, проведу модернизацию еще раз.Лишь бы состыковалось с блоком коррекций.

Два дня пытаюсь до Вас дозвонится на телефон указаный при регистрации. Пожалуйста, ответьте или укажите верный телефон.

Здравствуйте! Извините, что не отвечал. На работе пока завал. К станку 2с150 не подходил, работает и ладно. По поводу телефона - на работе сотовым не пользуюсь, у нас здесь своя внутренняя связь. Работаю сейчас до 19часов. Поэтому, если есть возможность, звоните после 19.30. Да, кстати, модуль ПУ-2С42 должны на днях подвести.Не подскажете,как минимальными средствами, состыковать его с блоком коррекций. На картинке модуля вижу разъем, как на входе SB-476 (плата связи с блоком коррекций). Но клавиатуру устанавливаем на выносном блоке, а в этом блоке на переключатели % подачи и % оборотов распаивается жгут проводов и уходит на стойку 2С42. Как у вас решили этот вопрос?

Можно подключать родной шлейф пульта коррекций, либо распаять разъем DB25. Распиновка разъема приведена в руководстве Модуля 2С42М. разъем идет в комплекте.

А вот и модуль ПУ-2С42 принесли. Не подскажите, если я подам +5в на модуль 2С42М , соединив стандартным COM - кабелем разъем XS1 модуля 2С342М с разъемом XP2 модуля ПУ-2С42 и подключив через USB модуль 2C42М к компьютеру с помощью программы КОНФИГУРАТОР проверить клавиатуру, или надо нести на станок.

Стандартным COM-кабелем нельзя. Правильная распайка приведена в руководстве.
питание через USB не подается. Его надо подавать отдельно.
Если подадите внешние 5 В, то все испытать можно и без станка

Естественно +5в внешний. Вы про распайку таб. А.3 в 2С42М_Manual. Только там не указано контакты каких разъемов слева и справа.

Извиняюсь. Сам дурак. Иногда надо мануалы не только с конца но и с начала читать. Распаял согласно таб.5.1. Все нормально, все видит. Запустил тест клавиш . Коды соответствуют. Надо будет вечерком на станок подкинуть.

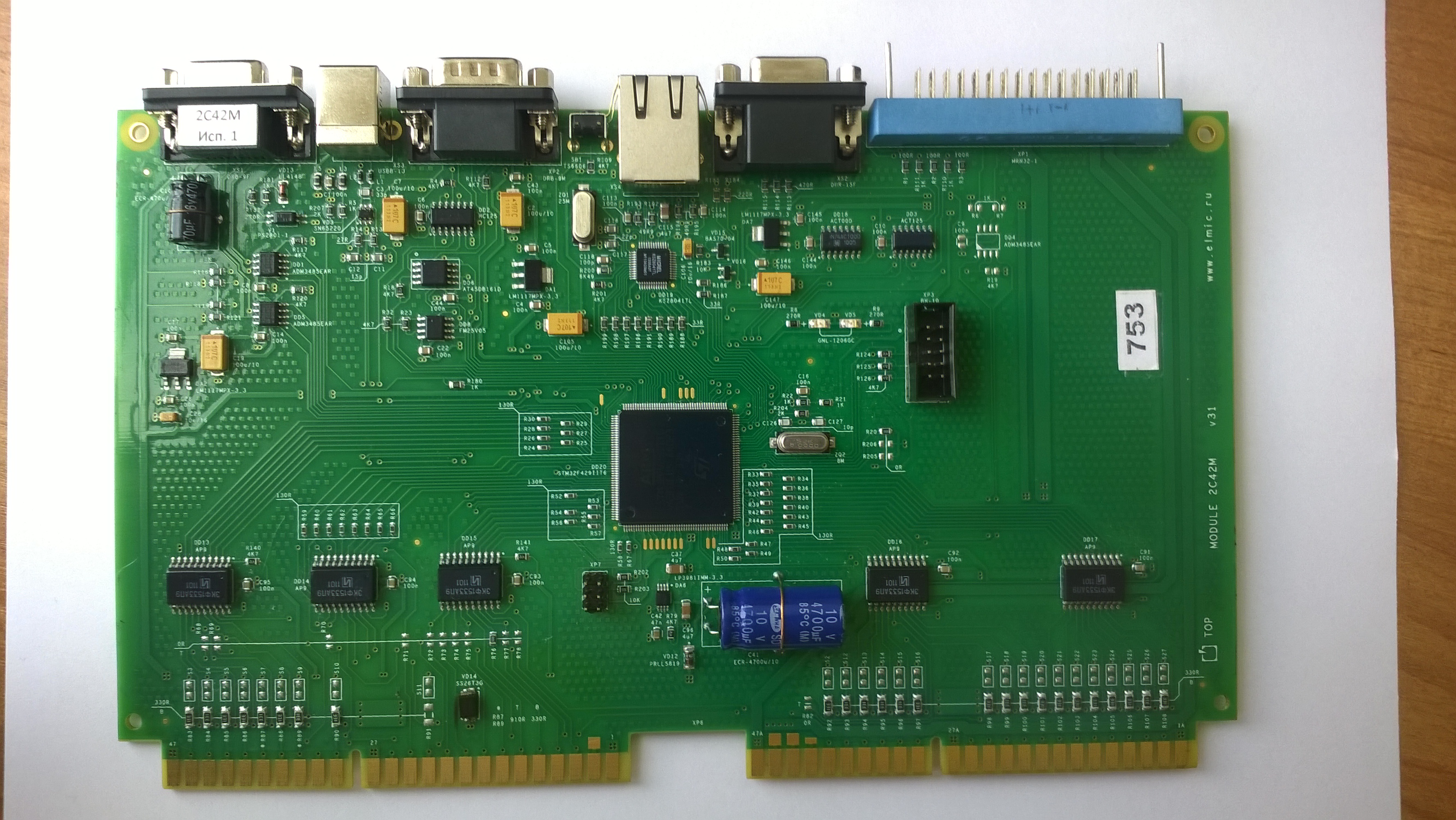

Вот такая у меня плата.

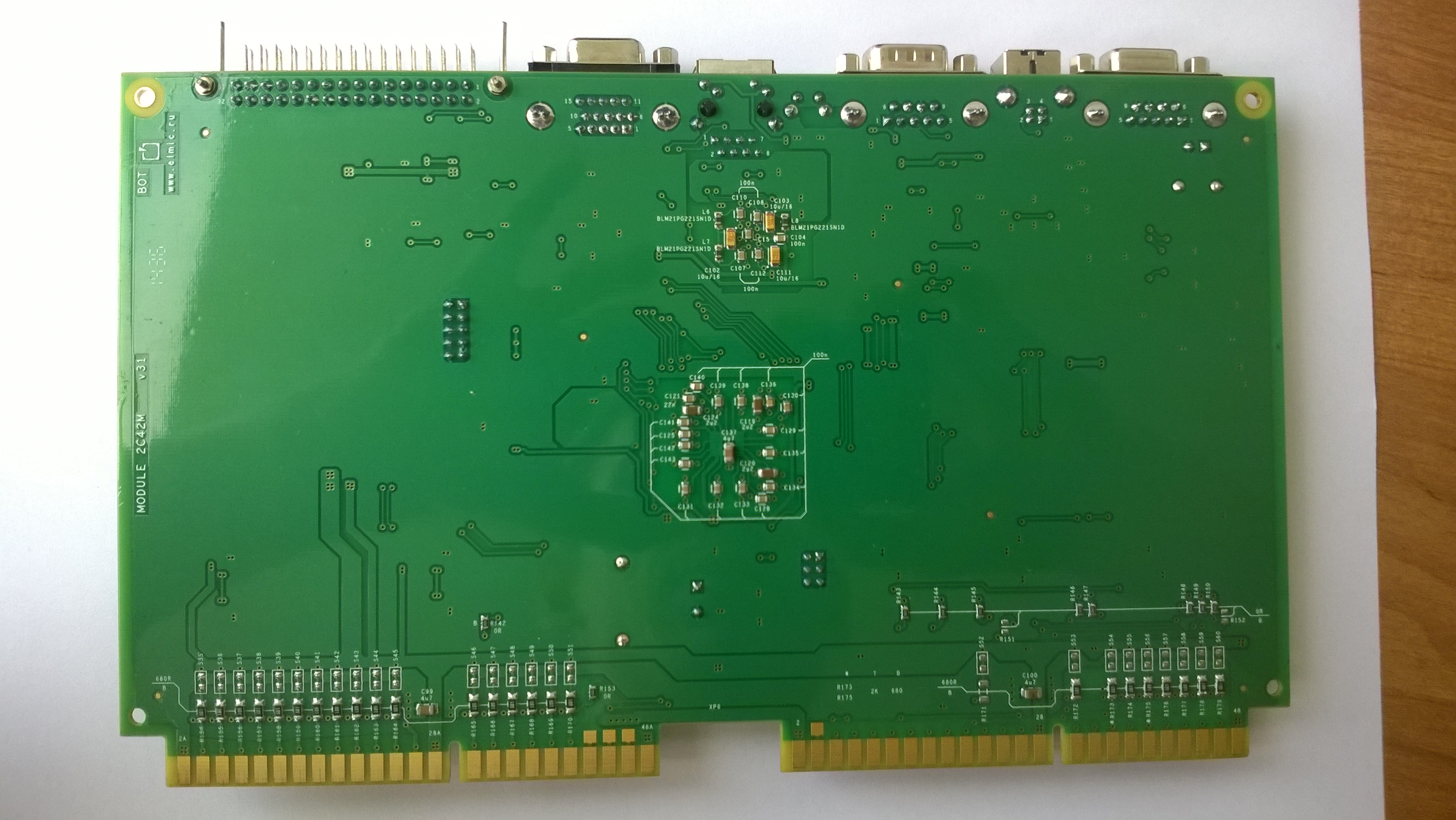

Обратная сторона.

Наконец-то определил неисправность. Сбойная микросхема DD16.  КДА04. На 5 входе микросхемы стабильный сигнал (задавал тест пилы ), а на 15 выходе всякая лабуда, то проходит то нет. Поэтому все входа на станке видит(167602-167624), а на выходах(167630-167636) то есть что- то ,то опять пропадет. Так же и клавиатуру ПУ  (177560(2)) не видит. Заказал АП9, привезут, поменяю, как будет дальше отпишусь.

Обследуя модуль, как еще скажешь, схемы же нет, обнаружил, что у м\с DD14 аналогичный разряд не используется, поменял местами DD16 и DD14,  и все прекрасно заработало.

Тема закрыта. Все остальное в ЛС admin.

Приносим наши извинения за доставленые неудобства.
В процессе запуска вашей платы выявили, что процедура самотеста предполагает только проверку данного разряда на вход, что позволяет отслеживать проблемы монтажа, но не проверку работы выходного каскада микросхемы. За много лет работы в первый раз сталкиваемся с такой неисправностью на новой микросхеме. Вносим изменения в процедуру самотеста.
Еще раз приношу свои извинения.

Такая же беда и у меня сейчас с модернизацией станка 24К40. Установил плату 2С42М ( минимальная модернизация), подключил все как надо , но старый пульт не видит ,ни реагирует ни на одну кнопку. Не стал особо вникать в подробности почему и как и подключил новый пульт согласно руководству по эксплуатации. Теперь пульт видит. Собрал теперь систему ( частичная модернизация ) оставив все платы верхнего ряда . Загнал параметры. Данные с концивиков видит, но данные с линейки не видит. Стал прогонять диагностику внешних плат привода, то по всем адресам нули. Такая же история и с диагностикой внешних плат оцифровки датчиков, тоже по всем адресам нули. Что это может быть , где искать проблему ? Или посоветуете установить все платы для модернизации, благо был заказан полный комплект модернизации станка ?

Здравствуйте.

Зарегистрируйтесь и оставьте свой номер телефона для подробных консультаций.

Вот уже зарегистрировался. Но с предыдущей проблемой разобрался. Но не совсем понятно все же как работать с блок СМП

Здравствуйте.

Работа с СМП описана в Руководстве на модуль 2С42М (п.7). Уточните, что именно Вам не понятно.
Можем проконсультировать голосом, оставьте свой номер телефона в регистрационных данных.
