Модуль М16АК20 предназначен для замены блоков управления (плат электроавтоматики) на станках 16А20 и 16К20.  Для 16Б16 он не подойдет.

Тогда в чем разница между (16А20и 16К20) и 16Б16Т ?  только габаритами и  пиноль работает по другому .Так как у меня  на станине нет електрике что мне мешает собрать схему 16А20 ? что я и сделаю .

Вы правы, если переделать электроавтоматику станка под 16А20, то использовать модуль М16АК20 вполне возможно. Контроль пиноли со стороны модуля М16АК20 можно вообще отключить (сигнал "Блокировка контроля пиноли" Х6:В8). Можно также воспользоваться сигналом "Резерв 1" (Х6:В18), на который можно завести сигнал "Пиноль подведена".

     Добрый день  !

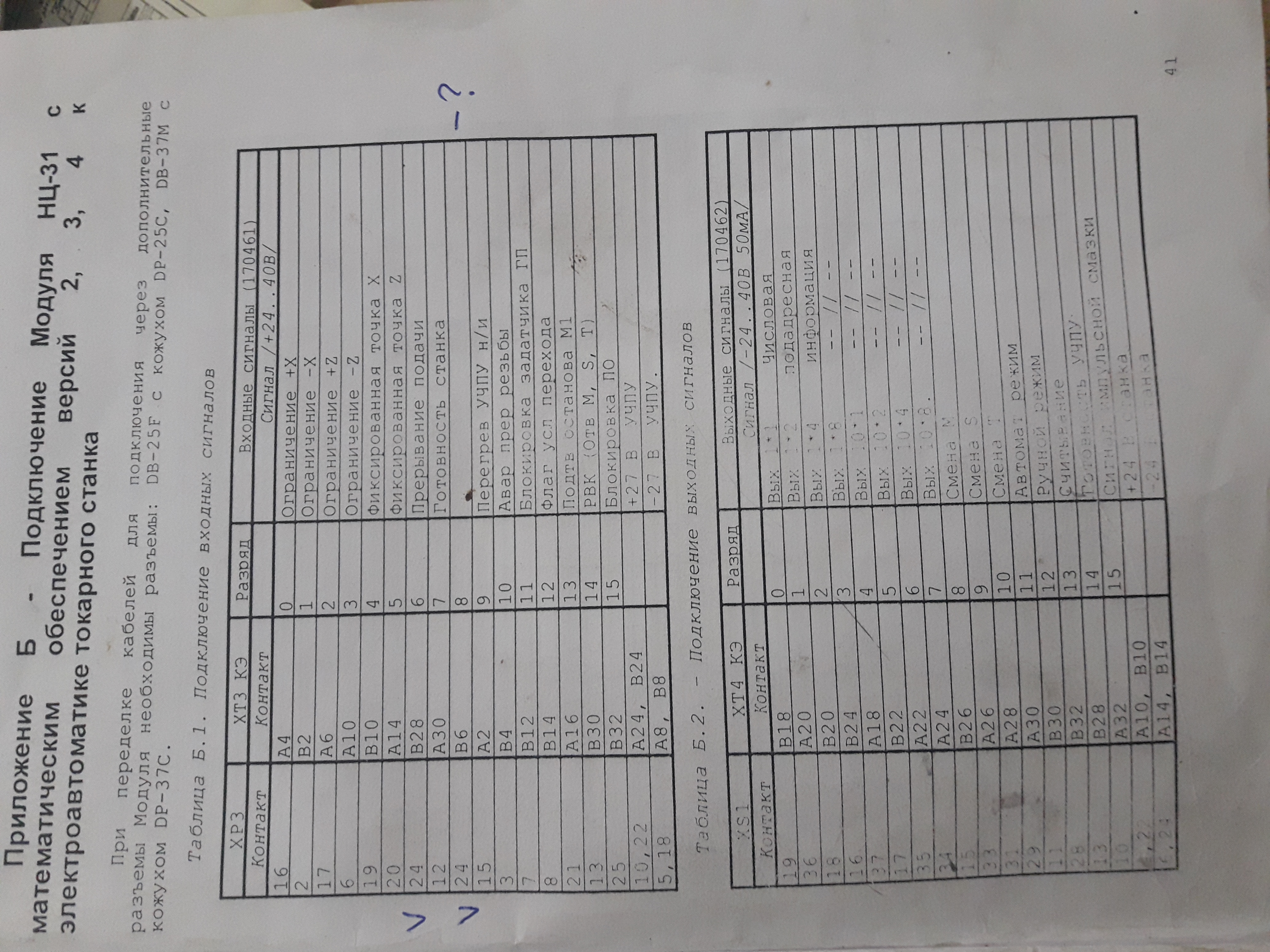

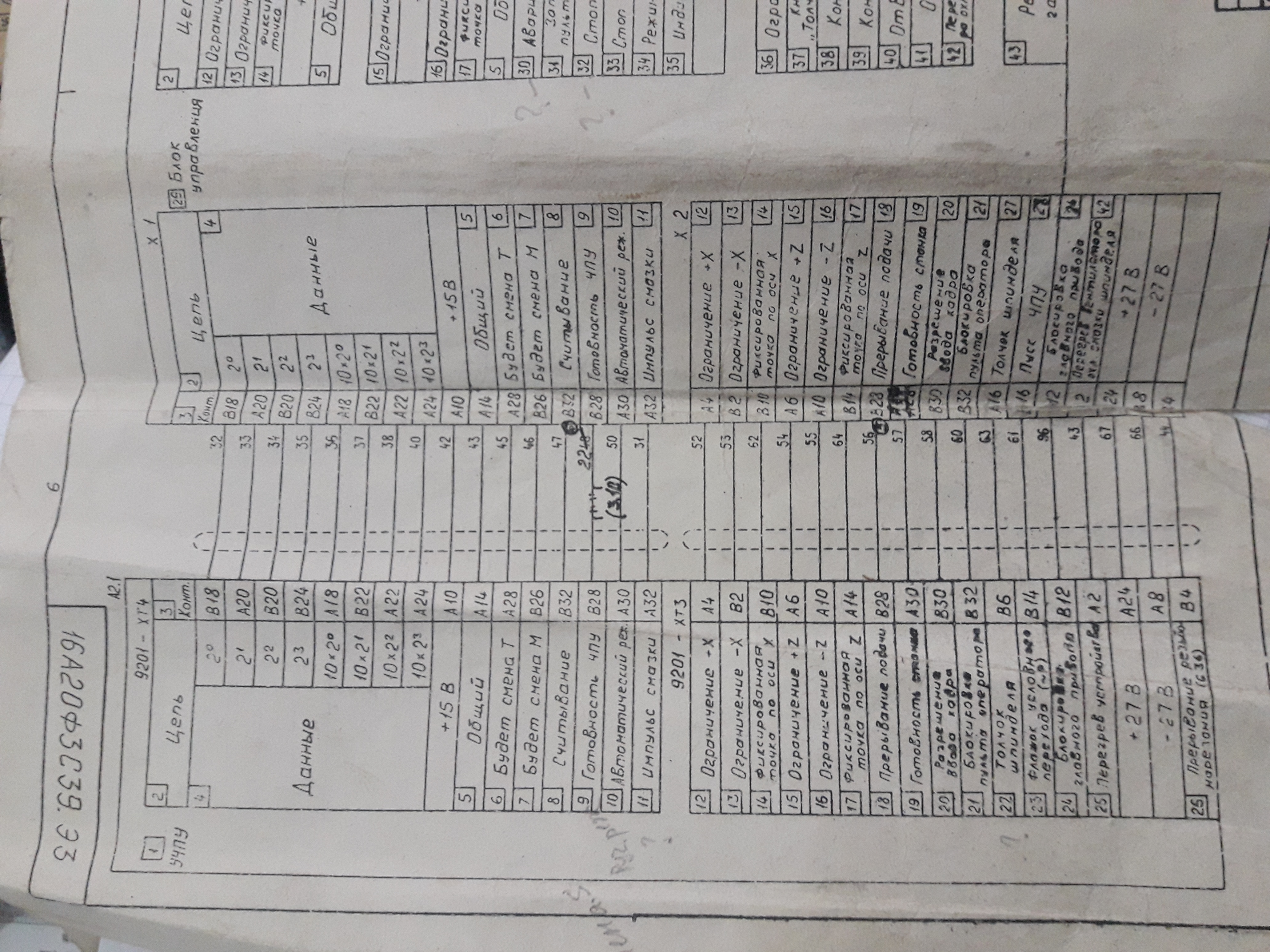

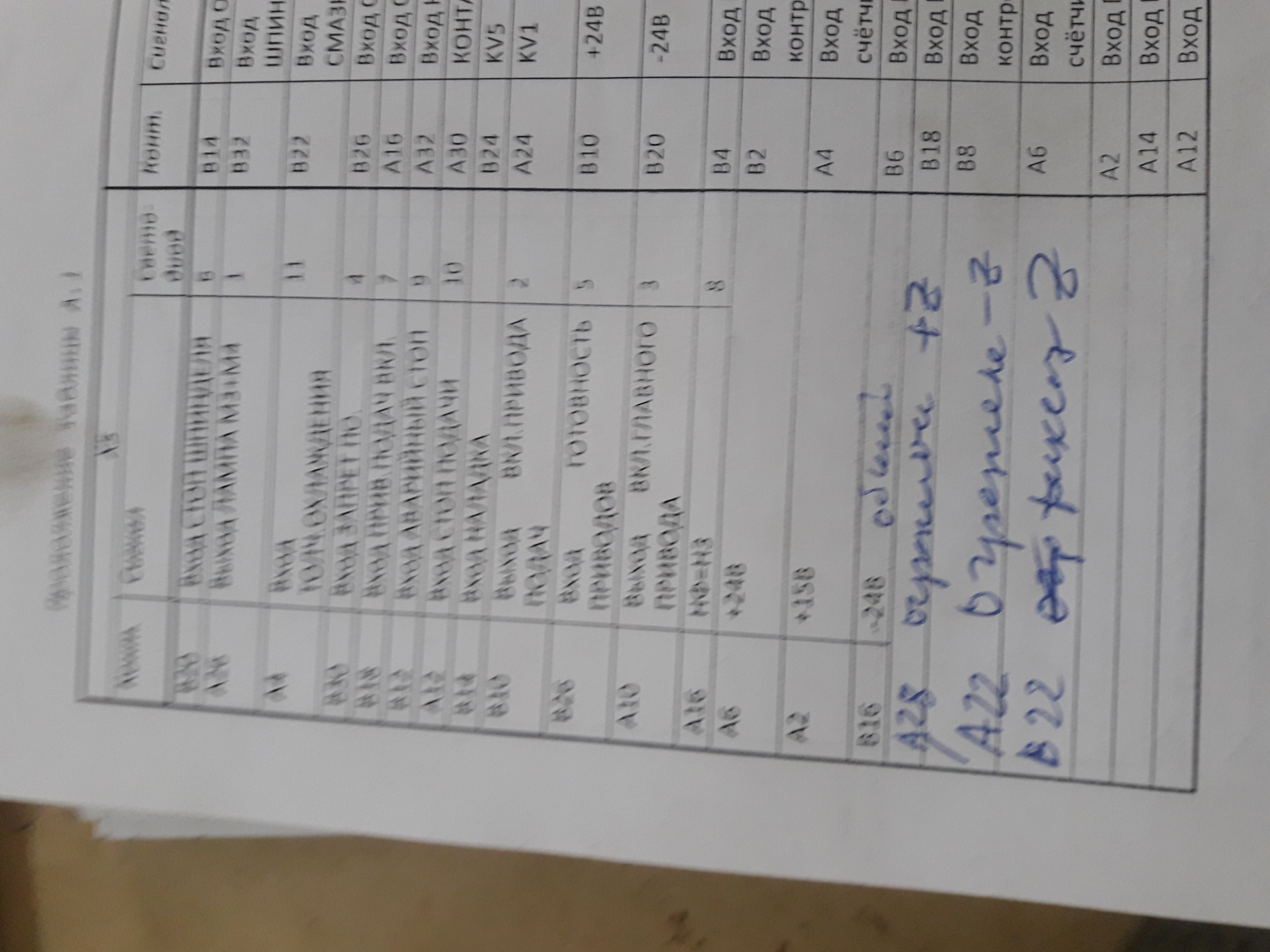

Есть не сответствие  в распайке разьемов

Здравствуйте.

По нашему руководству исправим, спасибо.
Должно быть (в той строке, где "?"):
XP3, контакт 4 -- ХТ3, контакт В6 -- "Толчок шпинделя"

Где-то еще есть несоответствие?

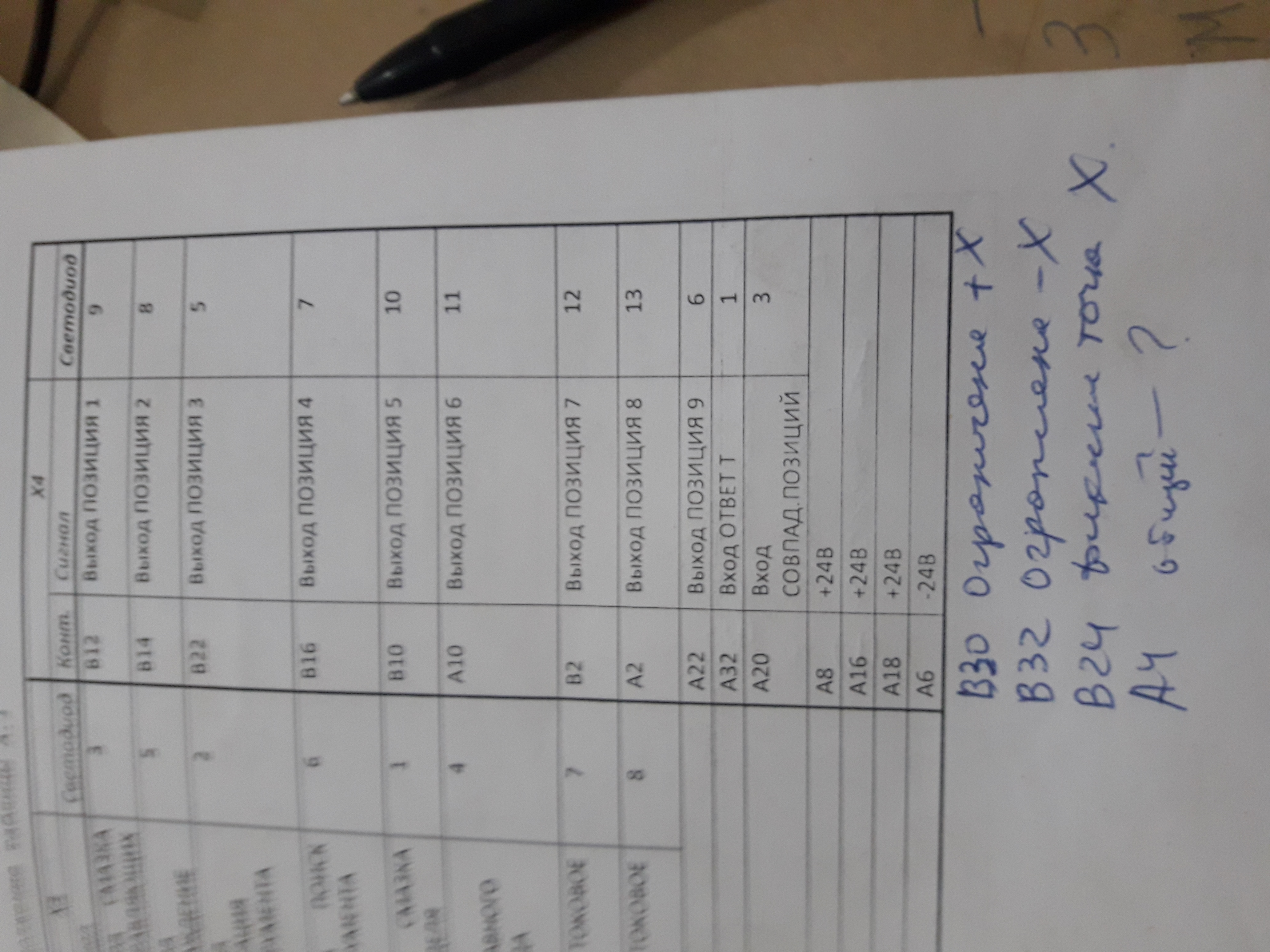

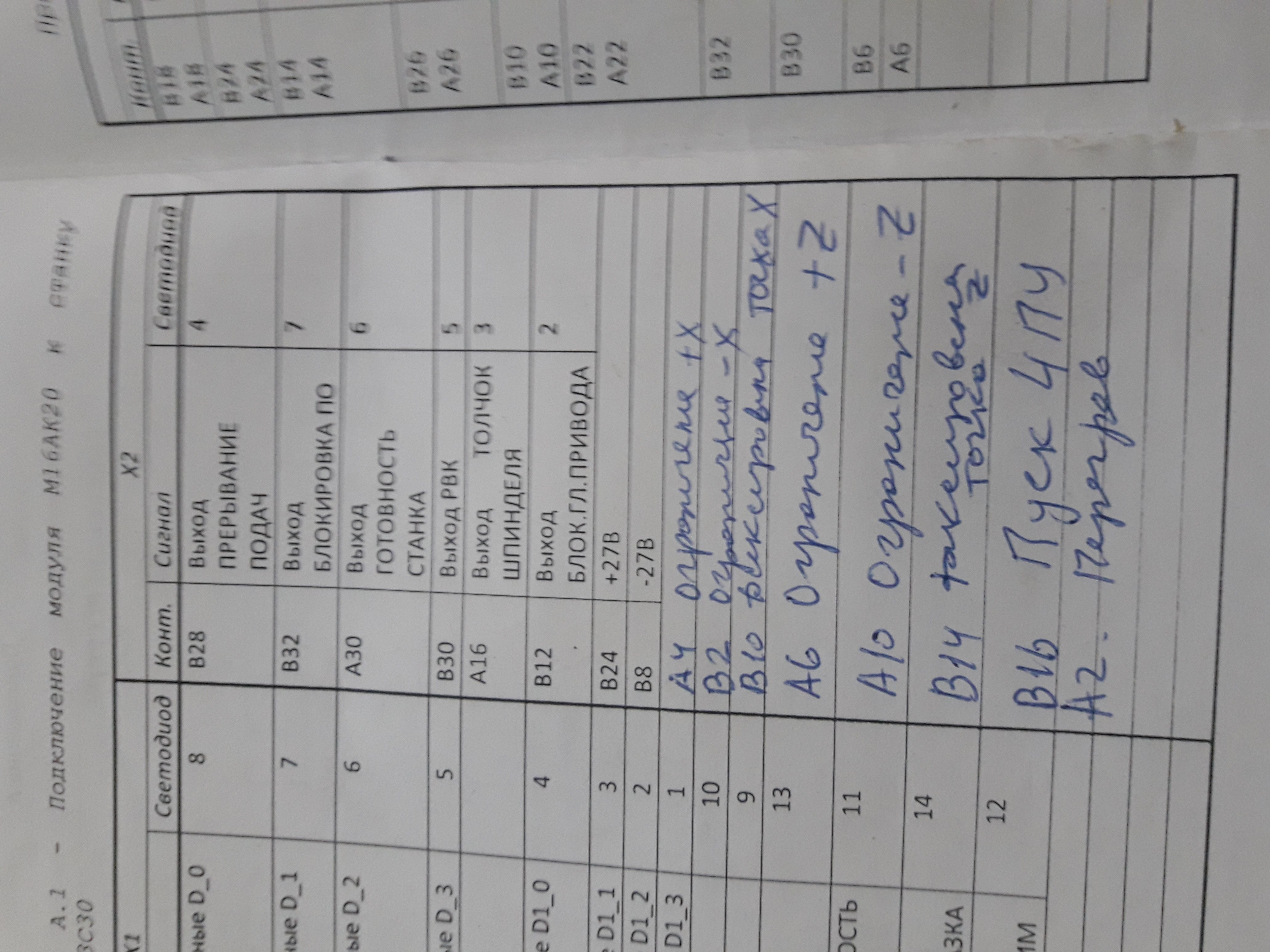

    Добрый день !

есть еще конечно

я напишу

 на этом листе

Спасибо, исправим

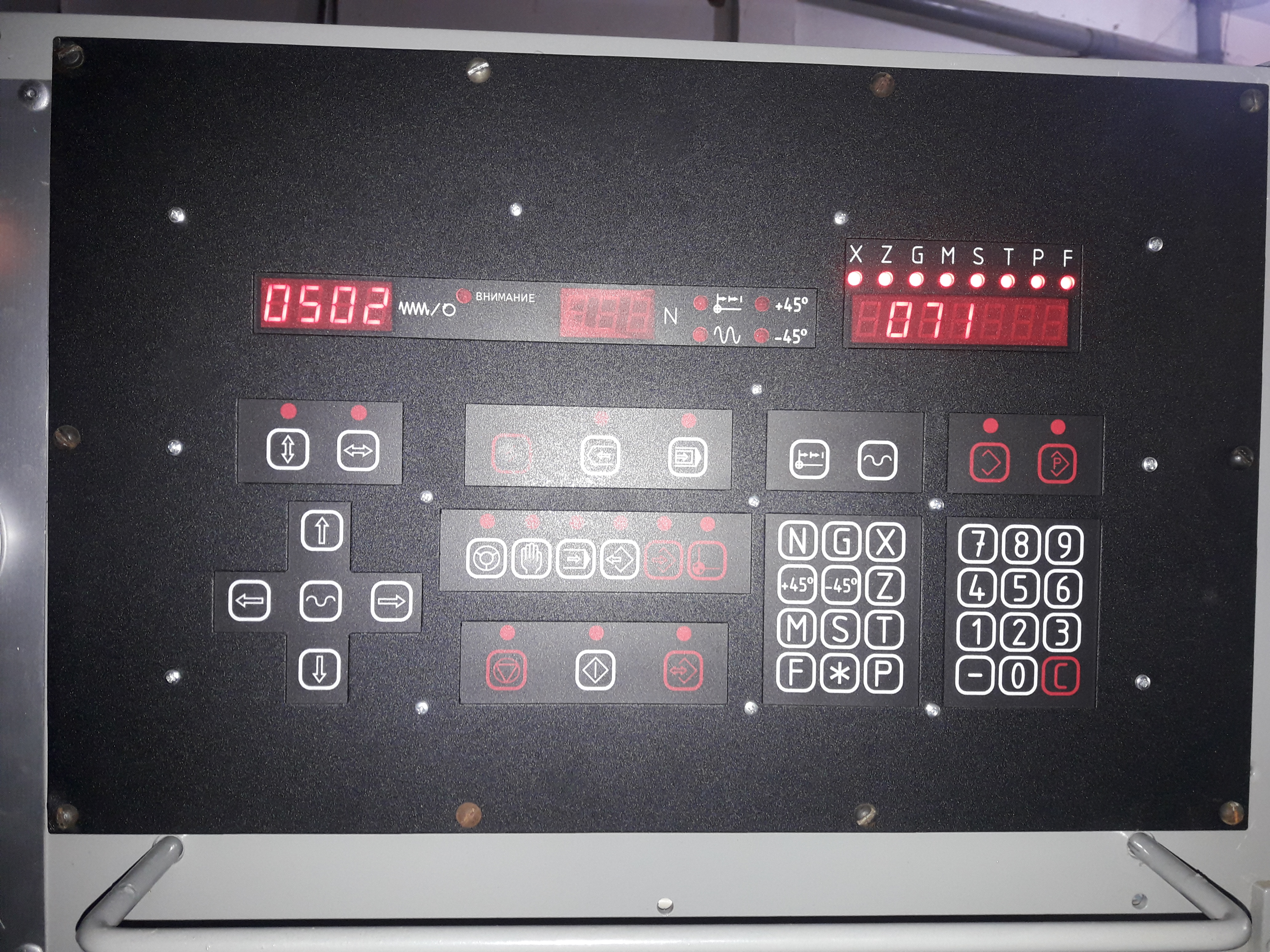

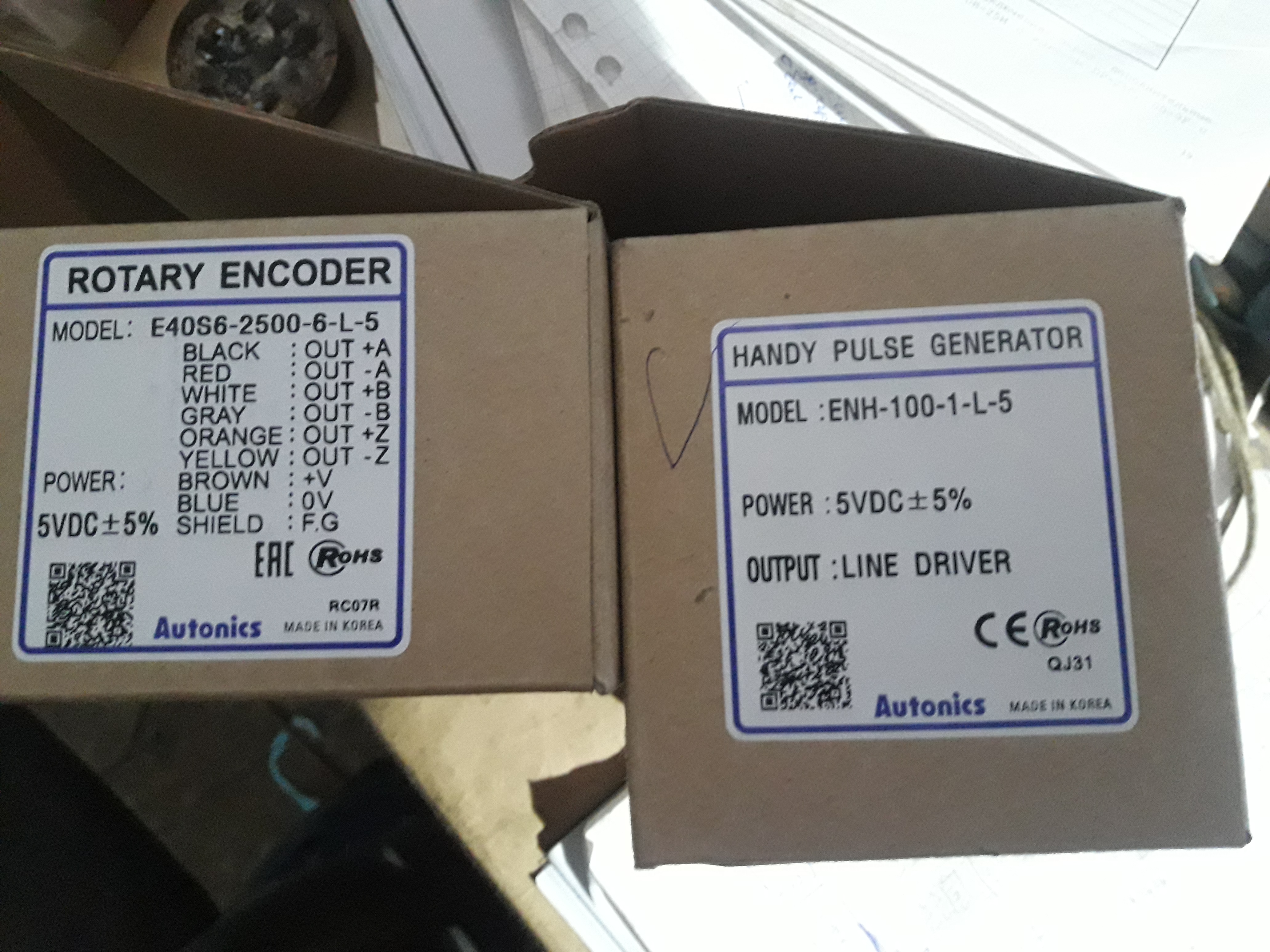

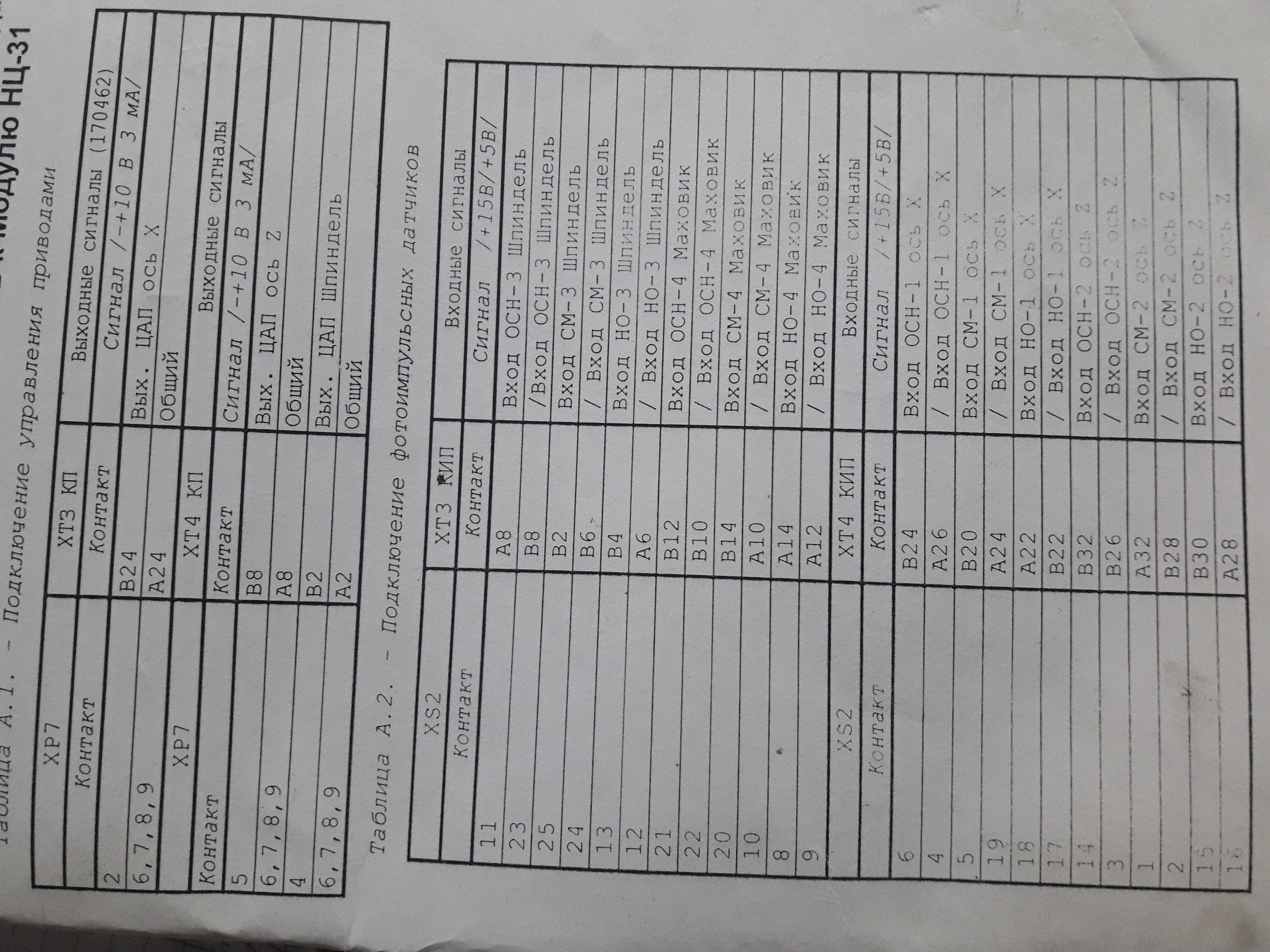

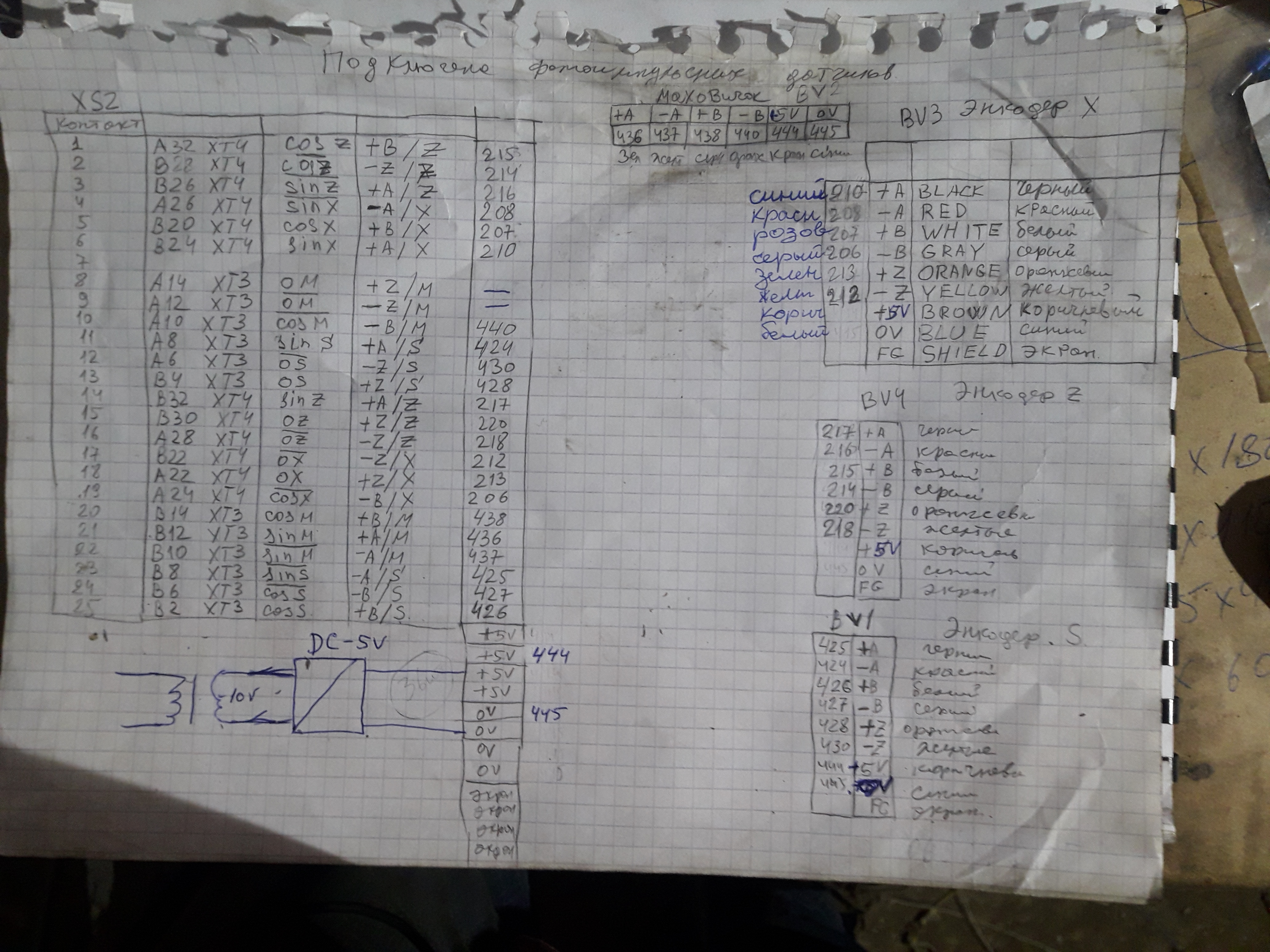

Добрый день Установил енкодеры на 5 вольт установил перемычки запитал от одельного блока питания дает ошибку какая причина?

Здравствуйте.

Сама по себе ошибка 071 не страшна. В НЦ-31 в РПТ сделан очень простой тест КИП. Сначала записывается число в регистры КИП, потом из него считывается. Если за это время проскочил хотя бы один импульс, то считается другое число и появится ошибка 071. Любая исправная НЦ-31 за какое-то случайное время работы в РПТ выдаст 071 ошибку. Так что нужно просто сбросить ошибку и продолжить работу дальше.
Конечно, эта ошибка может быть признаком каких-то более глубоких проблем. Но эти проблемы выявятся при дальнейших ПНР. Проверьте работу датчиков в нашем отладочном режиме (см. Руководство п. 8.5). Проверьте, держит ли НЦ размер по этой оси.

Добрый день ! У нас при включение после теста и после нажатия кнопки ввод появляется 77 1 и горит внимание нет готовности станка так везде пишут про эту ошибку.схему собрали 16А20 сф3 при сбросе ошибка сбрасыватся а внимание нет ? применяем привода болгарские .artech. Какой алгоритм (последовательность включения )? у нас так включаем питание учпу (питание сразу подается и на чпу на модуль м16ак20 и 110 в на питание пускателей)нажимаем ввод включется смазка направляющих на определенное время и загорается внимание с ошибкой потом включаем привода .пытаемся сбросить ошибку но внимание горит дальше . Есть ли у Вас какие входы привязаны к функции внимание .какие условия должны быть чтоб внимание сбрасывалась есть ли описание какие входы должны гореть в исходном состояние в модуле М16 ак20 В паспорте на УЧПУ написано что по умолчанию забита 4 расширенная версия 16 А 20 это так ? на наших 4 что там?

Здравствуйте.

Штатно на 16А20 с НЦ-31 включение ЧПУ и приводов происходит одновременно. Но дело в том, что логика модуля М16АК20 в соответствии с логикой работы блока управления станка 16А20Ф3C32, подает сигнал "готовность станка" в ЧПУ сразу после включения питания. Поэтому ошибку 77 1 после выхода из РПТ на обычных 16А20 обычно не наблюдают.
Готовность станка снимается только если в автоматическом режиме открыто ограждение. Если горит светодиод "Внимание", то условия ошибки не исчезли. Вы просто сбросили индикацию ошибки 77 1. Как раз 4-я версия НЦ-31 это позволяет сделать.
Перечень ошибок НЦ-31 вам лучше посмотреть в оригинальном руководстве на НЦ-31. В интернетах ходит много электронных копий.
Минимальный набор входных сигналов для запуска НЦ-31 - это ограничения по осям (активный "0"). В этом случае можно включить станок и, если есть сигнал стоп подачи (активный тоже "0"), можно в ручном режиме поездить осями. Для того, что бы исполнять М-функции, нужны правильно подключенные концевики диапазона. И т.д.
По умолчанию на МПУ НЦ-31 выбрана 4-я версия прошивки НЦ-31. Для того, чтобы версия НЦ-31 стала 4-й расширенной, нужно провести процедуру инициализации (в режиме ввода параметров N40G1, M*T77000).

Доброе утро  !

Спасибо все разобрались .еще осталось с М8 разобратся  и наш 16Б16Т заработает как 16А20

Добрый день !

У нас возник вопрос  по функции М19   у нас появился спор  з заказчик  по моему мнению после ориентации шпинделя  шпидель остается в тормозном режиме . заказчик утверждает  что должен отпустится . Вы как прокоментируете этот спор?

2 вопрос  .в первом диапазоне ориентация работает отлично (тоесть когда коробка скоростей находится в 1 диапазоне) во втором диапазоне на высоких скоростях проскакивает через нуль метку пробовали изменить скорость при помощи параметра для М19 не получилось  что вы посоветуете ? может есть какието расчеты этого параметра ?

Здравстуйте.

После останова по М19 шпиндель удерживается.
По скорости есть информация только по оригинальному руководству на НЦ-31. Скорость задается параметром №24М. В руководстве есть фрагмент УП с ориентацией шпинделя:
...
N15 M3
N16 M41
N17 M19
...

Т.е. используется первый диапазон. Напрямую нигде не сказано, что М19 нужно запускать на первом диапазоне, но в примере именно так.

Добрый день!

У нас нас на всех 4 станках которых мы модернизировали с Вашими чпу  возникла проблема при  резбонарезание тоесть например при задание шага 1 получается резьба  меньше 1 .датчик резбонарезания стоит на 1000 имп по осям 2500имп станок 16Б16Т1С1  .Какие параметры за это отвечают?есть ли методика их расчета?

Здравствуйте.

За настройку под датчик резьбонарезания отвечают параметры 6М, 7М, 8М.

Их оригинальное описание ("Электроника НЦ-31. Альбом № 2"):
6М - Коэффициент масштабирования обороной подачи. Исходное значение параметра соответствует для датчика 1024 имп/об и дискретности задания 0,01 мм
7М, 8М - Обратная величина к параметру 6М

Описание из интернета:
"Для станка 16А20 с приводами Размер и НЦ-31-02 штатным датчиком шпинделя был ВЕ178А с числом 1000 импульсов на оборот. Убедитесь, что ваш датчик именно такой, т.е. Z=1000. Возможно ранее воткнули датчик с другим значением Z.
Параметрами, отвечающими за резьбу в НЦ-31, являются параметры 6М, 7М.
После инициализации ЧПУ их значения следующие: 6М=3100, 7М=4.
Однако следует помнить, что эти исходные значения при работе меняется автоматически после отработки системой кода выбора диапазона ШП. Меняются так:
М38 -> 6М=31000, 7М=5
М39 -> 6М=6200, 7М=24
М40 -> 6М=3100, 7М=50
Параметр 6М можно использовать, если датчик заменен на другой, с иным числом импульсов на оборот. В этом случае необходимо изменить значение параметра в процентном отношении. Так, если вместо датчика с Z=1000 поставить датчик с Z=1024, то значение 6М сразу после инициализации параметров необходимо увеличить в 1.024 раза в ДЕСЯТИЧНОМ отображении значения параметра.
То есть...
Восьмеричное 3100 соответствует 1600 в десятичном представлении числа. Умножаем: 1600 х 1.024 = 1638,4. Округляем результат до 1638 и переводим это значение снова в восьмеричный код, это будет 3146.
Итого: вместо 3100 в параметр 6М пишем 3146."
